Keramikspritzguss (CIM) ist ein revolutionäres Herstellungsverfahren, das traditionelle Keramikverarbeitung mit Kunststoffspritzgusstechnologie kombiniert. Sind Sie neugierig auf dieses Verfahren? Lesen Sie diesen Artikel, um mehr darüber zu erfahren, wie diese fortschrittliche Technologie die Herstellung anspruchsvoller Keramikteile ermöglicht.
Direktlinks
- Was ist Keramikspritzguss?
- Vorteile des Spritzgusses
- In CIM verwendete Materialien
- Ausstattung und Technik
- Anwendung des CIM-Spritzgusses
Was ist Keramikspritzguss?
Keramikspritzguss, kurz CIM, ist ein Verfahren, bei dem Keramikpulver mit einem Bindemittel (meist einem Polymer) zu einem gut fließfähigen Brei vermischt wird. Anschließend werden im Spritzgussverfahren verschiedene nachgebildete Keramikteile hergestellt. CIM eignet sich für die Herstellung hochpräziser, großvolumiger und formnachgebildeter Keramikteile.
Um die CIM-Technologie besser zu verstehen, ist es hilfreich, den Kernprozess zu verstehen. Nachfolgend finden Sie eine detaillierte Beschreibung des CIM-Herstellungsprozesses:

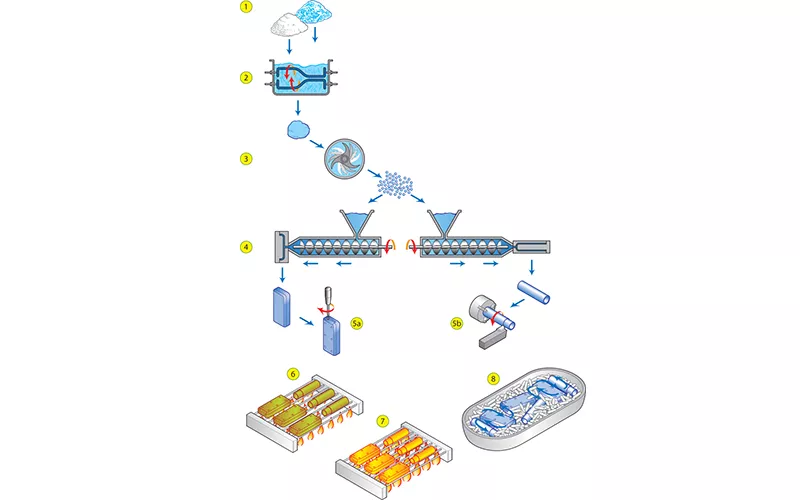

Grundlegender Prozess des Keramikspritzgießens
Schlammaufbereitung
In der frühen Phase des Keramikspritzgusses müssen Keramikpulver und Bindemittel (meist Harz, Wachs usw.) in einem bestimmten Verhältnis gemischt werden, um den Ausgangsstoff zu bilden. Der Ausgangsstoff ist entscheidend für die Formgebung von Keramik und bestimmt die Qualität des Endprodukts. Daher muss das Verhältnis von Pulver zu Bindemittel genau kontrolliert werden, um eine bessere Fließfähigkeit und Plastizität zu erzielen.
Spritzguss
Sobald der Schlicker vorbereitet ist, wird er unter hohem Druck (üblicherweise 2000–4000 bar) erhitzt, um ihn flüssig zu machen, und anschließend in die Form gespritzt. Der hohe Druck sorgt dafür, dass der Schlicker alle Details der Form ausfüllt. Mit diesem Verfahren lassen sich vielfältige, komplexe Formen erzielen, die mit herkömmlichen Formverfahren nicht erreicht werden können.
Entfetten
Nach dem Spritzgießen enthalten Keramikteile noch eine gewisse Menge Bindemittel. Daher müssen Sie das Grünteil entfetten. Das Entfetten erfolgt in der Regel durch Erhitzen oder die Verwendung von Lösungsmitteln, um das Bindemittel zu entfernen. Dieser Vorgang erfordert große Sorgfalt. Zu schnelles oder zu langsames Entfetten kann zu Verformungen oder Rissen an Keramikteilen führen.
Sintern
Nach dem Entfetten beginnt die Sinterphase. Beim Sintern werden die Keramikteile auf eine hohe Temperatur erhitzt, damit sich das Keramikpulver fest verbindet und verdichtet. Durch das Sintern werden Ihre Keramikteile härter und stabiler.
Das Sintern erfolgt üblicherweise bei hohen Temperaturen zwischen 1400 °C und 2000 °C. Die genaue Temperatur hängt vom gewählten Keramikmaterial ab. Die Sintertemperatur muss sorgfältig kontrolliert werden. Zu hohe Temperaturen führen zu Rissen in der Keramik, zu niedrige Temperaturen führen zu unzureichender Festigkeit.
Weiterverarbeitung
Nach dem Sintern kann die Keramik Ihren Anforderungen entsprechend weiterverarbeitet werden, beispielsweise durch Schleifen, Polieren, Schneiden und andere Verfahren, um die erforderliche Maßgenauigkeit und Oberflächengüte zu erreichen.
Vorteile des Spritzgusses
Spritzguss hat viele Vorteile. Wir fassen die Vorteile dieses Verfahrens für Sie wie folgt zusammen:
Geeignet für komplexe Formen: Die CIM-Technologie eignet sich sehr gut für die Herstellung einiger Keramikteile mit komplexen Formen und vielen Details, insbesondere solcher Formen, die mit herkömmlichen Formverfahren nur schwer reproduziert werden können.
Hohe Präzision und Konsistenz: Durch das Formen im CIM-Verfahren erhalten Sie äußerst konsistente Produkte, ideal für Anwendungen, die präzise Abmessungen und Oberflächenbeschaffenheit erfordern.
Geeignet für die Massenproduktion: CIM kann Ihnen dabei helfen, Keramikteile effizient in Massen zu produzieren, besonders geeignet für den Bedarf an Großproduktionen in den Bereichen Industrie, Elektronik und Medizin.
Niedrigere Produktionskosten: Bei komplexen Keramikteilen sind die Produktionskosten beim Keramikspritzguss niedriger als bei anderen Formverfahren, insbesondere bei der Großserienproduktion.
In CIM verwendete Materialien
Im CIM-Prozess ist das ausgewählte Material entscheidend für die Leistung und Anwendung des Endprodukts. Sie können das passende Keramikmaterial entsprechend Ihrer spezifischen Anwendung wählen, das Ihre technischen Anforderungen erfüllt und gleichzeitig die Produktionseffizienz optimiert.
Aluminiumoxid ist das am häufigsten verwendete Material beim Spritzgießen. Dieses Material verfügt über äußerst gute elektrische Isoliereigenschaften und ist hitzebeständig.
Erfahren Sie mehr über Aluminiumoxidmaterialien.
Zirkonoxid ist ebenfalls ein weit verbreitetes Keramikmaterial. Es weist eine hervorragende Zähigkeit und Verschleißfestigkeit auf und wird häufig verwendet.
Erfahren Sie mehr über Zirkonoxid.
Zusätzlich zu diesen beiden gängigen Materialien stehen Ihnen weitere Keramikmaterialien wie Siliziumkarbid und Siliziumnitrid zur Auswahl, um Ihren unterschiedlichen Anforderungen gerecht zu werden.
Ausstattung und Technik
Neben Hochleistungsmaterialien erfordert das Keramikspritzgussverfahren (CIM) auch professionelle Ausrüstung und technischen Support, um einen effizienten, präzisen und stabilen Produktionsprozess zu gewährleisten. Im Folgenden finden Sie einige gängige Ausrüstungs- und technische Anforderungen im CIM-Produktionsprozess.

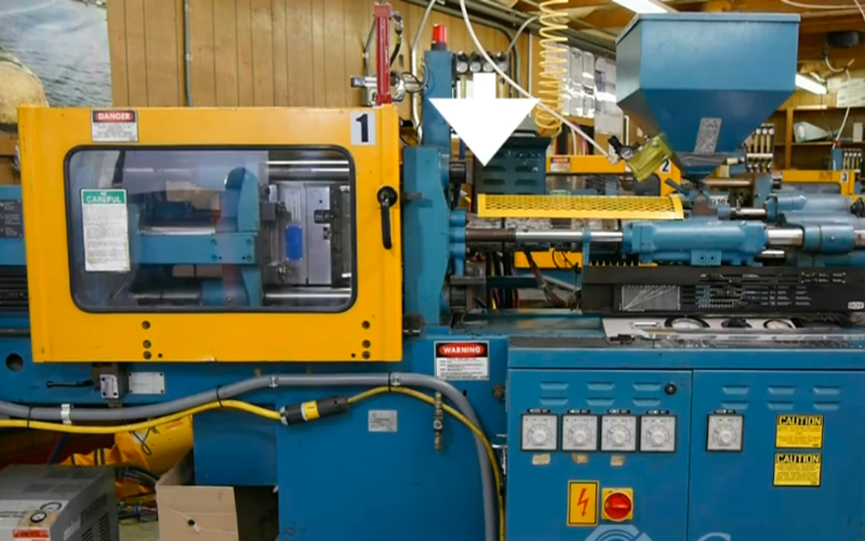

Die Keramik-Spritzgussmaschine ist die Kernausrüstung zur Durchführung des CIM-Prozesses und weist die folgenden Hauptmerkmale auf:
Präzises Temperaturkontrollsystem:
Die Temperaturkontrolle ist beim Keramikspritzgussverfahren von entscheidender Bedeutung, da unterschiedliche Materialien unterschiedliche Temperaturanforderungen haben. Daher ist es sehr wichtig, die Temperatur der Schmelze genau einzustellen, um Defekte zu vermeiden, die durch eine ungleichmäßige Erwärmung der Rohstoffe aufgrund von Temperaturschwankungen verursacht werden.
Das Temperiersystem des Spritzgussmittels ist üblicherweise mit mehreren Heiz- und Kühlzonen ausgestattet, um eine gleichmäßige Temperaturverteilung während des Spritzgussprozesses zu gewährleisten.
Hochdruck-Injektionsfähigkeit:
Um sicherzustellen, dass das Keramikpulver die Form vollständig ausfüllt und ein präzises Produkt entsteht, benötigt die Spritzgussmaschine einen hohen Einspritzdruck. Durch die Hochdruckeinspritzung kann die hochviskose Keramikaufschlämmung problemlos in jede Ecke der Form fließen und Blasen, Risse und andere Defekte vermeiden.
Hochdrucksysteme können auch mit hohen Füllraten und einigen komplexen Anforderungen an die Formform umgehen.
Fortschrittliches Schraubendesign:
Die Schnecke ist ein sehr wichtiger Bestandteil der Spritzgießmaschine. Sie ist nicht nur für die gleichmäßige Vermischung von Keramikpulver und Bindemittel verantwortlich, sondern auch für das Einpressen der Mischung in die Form. Diese Schneckenart ist üblicherweise mit einer Nut versehen, die sich an unterschiedliche Materialfließfähigkeiten anpasst und so die Agglomeration und Schichtung der Aufschlämmung verhindert.
Automatische Steuerung:
Moderne Spritzgussmaschinen sind im Allgemeinen mit automatischen Steuerungssystemen ausgestattet, die eine Echtzeitüberwachung durchführen können, um Temperatur, Druck, Durchflussrate und andere wichtige Parameter während des Spritzgussprozesses sicherzustellen.
Anwendung des CIM-Spritzgusses
Die CIM-Technologie kann in verschiedenen Branchen zum Einsatz kommen, beispielsweise:
Elektronikindustrie: Herstellung von elektronischen Hochleistungskomponenten wie Keramiksubstraten, Sensoren, Keramikkondensatoren usw.
Automobilindustrie: Wird zur Herstellung von Automotorteilen, Bremssystemteilen, Abgassystemkomponenten usw. verwendet.
Medizinbranche: Herstellung von Keramikimplantaten, Keramikzähnen usw.
Industrie- und Präzisionsmaschinen: Herstellung von verschleißfesten Teilen, Schneidwerkzeugen, Pumpenteilen, Ventilen usw.
Luft- und Raumfahrt: hitzebeständige Keramik wie Hitzeschutzteile und Motorteile.
Abschluss
Die CIM-Technologie bietet Ihnen leistungsstarke Lösungen für die effiziente und schnelle Herstellung von Keramikteilen. Vielen Dank für die Lektüre dieses Artikels. Ich hoffe, er hilft Ihnen weiter.
