Entre las cerámicas avanzadas, alúmina (Al2O3) y cerámica de zirconio Destacan como los dos materiales más utilizados. ¿Te interesa conocer sus ventajas y desventajas? ¡Sigue el artículo para explorarlo!
Enlaces rápidos

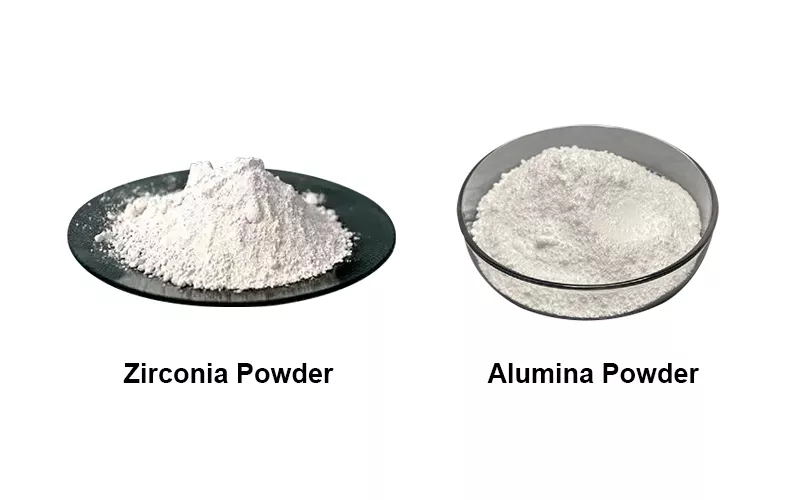

Alúmina vs. Zirconia
La alúmina es una de las cerámicas avanzadas más utilizadas. Gracias a su excelente dureza, excelente conductividad térmica, excelentes propiedades de aislamiento eléctrico y bajo costo, se ha convertido en el material predilecto en numerosas aplicaciones industriales.
Zirconia, especialmente la forma estable de circonia estabilizada con itrio (YSZ)Ha representado la tecnología de vanguardia en ingeniería cerámica. Gracias a su excepcional resistencia mecánica, excelente resistencia al desgaste y estabilidad química, la zirconia se ha ganado un mercado propio. Si bien el costo de producción de la zirconia es mayor que el de la alúmina, su combinación única de propiedades la hace indispensable en algunos entornos de alta demanda.
Comparación del rendimiento del núcleo
|
Actuación |
Parámetros |
Alúmina |
Zirconia |
|
Propiedades físicas |
Densidad |
3,7-3,95 g/cm³ |
5,68-6,05 g/cm³ |
|
Rugosidad de la superficie |
Ra0.2~Ra0.4 |
Ra0.02 |
|
|
Dureza (Mohs) |
9 |
8.5 |
|
|
Propiedades mecánicas |
Resistencia a la tensión |
78 MPa |
330 MPa |
|
Límite elástico |
273 MPa |
413 MPa |
|
|
Módulo de ruptura |
476 MPa |
588 MPa |
|
|
Resistencia a la compresión |
2100-2600 MPa |
2000-2500 MPa |
|
|
Propiedades térmicas |
Conductividad térmica |
24-29 W/mK |
2-3 W/mK |
|
Térmico coeficiente de expansión |
8.0×10⁻⁶/K |
10.5×10⁻⁶/K |
|
|
Temperatura máxima de uso |
1750°do |
2400°do |
|
|
Resistencia al choque térmico |
Excelente |
Bien |
|
|
Propiedades eléctricas |
Resistividad volumétrica |
>10¹⁴ Ω·centímetro |
>10¹⁰ Ω·centímetro |
|
Constante dieléctrica |
9.8 |
12.5 |
|
|
Propiedades químicas |
Resistencia a los ácidos |
Bien |
Excelente |
|
Resistencia a los álcalis |
Bien |
Excelente |
|
|
Resistencia a la corrosión |
Bien |
Excelente |
|
|
Otras características |
Biocompatibilidad |
Excelente |
Excelente |
|
Resistencia al desgaste |
Bien |
Excelente |
|
|
Costo relativo |
Bajo |
Alto |
Densidad y resistencia
Existen diferencias significativas en las propiedades físicas de la zirconia y la alúmina. La densidad del óxido de zirconio (5,68-6,05 g/cm³) es mayor que la del óxido de aluminio (3,7-3,95 g/cm³), lo que lo hace ventajoso en algunas aplicaciones que requieren alta densidad. Esta alta densidad no solo proporciona un mejor rendimiento de compresión, sino que también puede hacer que los productos de zirconia tengan una estructura interna más delicada.
Rendimiento de fuerza
En términos de resistencia, la zirconia también presenta ventajas evidentes. Su resistencia a la tracción alcanza los 330 MPa, muy superior a los 78 MPa de la alúmina. Por lo tanto, la zirconia ofrece un mejor rendimiento en entornos que requieren soportar altas tensiones.
Además, el límite elástico de la zirconia es de 413 MPa y el módulo de ruptura alcanza los 588 MPa, mientras que la alúmina es de tan solo 273 MPa y 476 MPa. Las ventajas de la zirconia en la resistencia a las cargas mecánicas y el rendimiento antifractura serán más evidentes.
Tratamiento de superficies y precisión
La calidad del tratamiento superficial es un indicador importante para la medición de materiales cerámicos. Tras el mecanizado de precisión, el acabado superficial de la zirconia generalmente alcanza Ra0.02, mientras que la rugosidad superficial del óxido de aluminio se encuentra entre Ra0.2 y Ra0.4. Las excelentes características del tratamiento superficial de la zirconia le confieren un efecto de suavidad especular, lo que resulta muy útil en campos como la fabricación de piezas mecánicas de precisión y equipos médicos.
En términos de coeficiente de fricción, la zirconia también presenta un coeficiente de fricción más bajo, lo que puede reducir el desgaste entre las piezas acopladas. En la prueba de resistencia al desgaste, la zirconia presenta una resistencia al desgaste muy alta.
Propiedades térmicas
En cuanto a sus propiedades térmicas, la alúmina y la zirconia presentan características propias. La alúmina presenta una mayor conductividad térmica y es más ventajosa en algunos casos donde se requiere disipación de calor; mientras que la zirconia presenta una menor conductividad térmica y una excelente resistencia al choque térmico, lo cual resulta especialmente ventajoso en entornos con cambios bruscos de temperatura.
Propiedades eléctricas
La alúmina es un excelente aislante eléctrico con muy baja conductividad eléctrica, ideal para diversos componentes electrónicos y piezas aislantes, como sustratos aislantes, encapsulados electrónicos y otras piezas aislantes.
Análisis del campo de aplicación
En el campo de la fabricación industrial, las cerámicas de alúmina y zirconio juegan un papel importante en múltiples escenarios de aplicación clave debido a sus excelentes características de rendimiento.
Molienda
En algunas aplicaciones de molienda, la alúmina y el zirconio pueden utilizarse como medios de molienda y materiales para recipientes de molienda. La resistencia al desgaste del óxido de zirconio es mayor. Su alta densidad y excelente acabado superficial mejoran considerablemente la eficiencia de la molienda y reducen el riesgo de contaminación.
válvulas, bombas
En la aplicación de piezas cerámicas en válvulas y bombas, el óxido de circonio y el óxido de aluminio presentan ventajas específicas. El óxido de circonio posee una excelente resistencia a la corrosión y resistencia mecánica, lo que lo hace especialmente ventajoso en entornos muy hostiles; mientras que la cerámica de óxido de aluminio es el material de primera elección en condiciones de trabajo generales gracias a su amplio rendimiento y su excelente relación calidad-precio.
Bolas de cojinete
En la aplicación de bolas de rodamiento, el óxido de circonio se convierte en un material ideal debido a su mayor densidad y excelente acabado superficial, y su bajo coeficiente de fricción y excelente resistencia al desgaste también garantizan el funcionamiento confiable a largo plazo del rodamiento.
Mortero y maja
Ambos materiales tienen sus propias ventajas únicas, como el mortero y la maja, el óxido de aluminio es más rentable, mientras que el óxido de circonio es más resistente al desgaste.
implantes dentales
En implantes dentales, ambos materiales se utilizan, pero el óxido de zirconio ha atraído más atención debido a su mejor biocompatibilidad y rendimiento estético. En comparación con las coronas de metal-porcelana, las coronas de óxido de zirconio han mostrado ventajas más evidentes, con mejores efectos estéticos, mayor biocompatibilidad y mayor durabilidad.
Costo-efectividad
Costo de la materia prima
En cuanto a la adquisición de materias primas, la alúmina ofrece mayores ventajas. El almacenamiento de aluminio en la corteza terrestre es muy bueno, lo que le proporciona un suministro estable de materias primas y un procesamiento relativamente bajo. Por el contrario, la fuente de materias primas para la zirconia es relativamente limitada, especialmente para elementos de tierras raras como el itrio, utilizado para estabilizarla. La escasez de suministro encarecerá su precio.
En cuanto al procesamiento de materias primas, la tecnología de procesamiento de zirconio es más avanzada. Desde la bauxita hasta el refinado de alúmina de alta pureza, la industria y la escala actuales son favorables, lo que permite un suministro rápido. El zirconio requiere un tratamiento de purificación y estabilización más complejo, especialmente para la preparación de cerámica de zirconio de alto rendimiento, que requiere procesos más rigurosos y complejos.
Los precios del mercado muestran que el costo de la zirconia suele ser más del doble del de la alúmina de alto grado, lo que está determinado por muchos factores.
Costo de procesamiento
La complejidad del proceso de fabricación afecta significativamente el precio de ambos materiales. El procesamiento de la zirconia es más complejo y requiere equipos sofisticados y estándares más estrictos.
En términos de tiempo de procesamiento, el de la zirconia suele ser varias veces superior al de la alúmina. Para lograr la misma precisión de procesamiento, la zirconia requiere un mayor tiempo de molienda y más procesos, lo que no solo aumenta el costo, sino que también reduce la eficiencia de generación.
En términos de desgaste del equipo, el mecanizado de zirconio impone mayores exigencias al equipo y consume más herramientas de diamante, lo que hará que aumenten sus costos de producción y mantenimiento.
Valor de uso
Los productos de óxido de circonio generalmente tienen una vida útil más larga y sus propiedades mecánicas y resistencia al desgaste son mejores que los productos de óxido de aluminio en algunos entornos hostiles.
Aunque el costo del óxido de circonio es relativamente alto, su alto rendimiento y durabilidad también pueden brindarle un mejor retorno, especialmente en campos de aplicación de alta gama, donde las ventajas del alto rendimiento se pueden convertir en beneficios económicos más obvios.
Guía de selección
Al elegir entre alúmina y zirconio, debe tener claro cuál será su escenario de aplicación.
1. En aplicaciones de alta temperatura, la alúmina presenta una mayor estabilidad térmica y es adecuada para su uso en entornos de alta temperatura continua. Si bien la zirconia tiene un punto de fusión más alto, es necesario prestar especial atención a su resistencia al choque térmico en entornos con fluctuaciones drásticas de temperatura.
2. La zirconia puede soportar cargas mecánicas más complejas y exigentes gracias a su mayor resistencia mecánica y excelente resistencia a la compresión. La alúmina es más adecuada para entornos de presión media y baja.
3. Si su aplicación está expuesta a entornos químicos corrosivos, se recomienda el óxido de circonio, ya que presenta una excelente estabilidad química, especialmente en entornos corrosivos como ácidos y álcalis fuertes, y una alta resistencia a la radiación. Si bien la alúmina también presenta buena estabilidad química, requiere medidas de protección adicionales en algunos entornos químicos especiales.
4. Para evaluar los niveles de tensión mecánica, es necesario considerar plenamente las diversas formas de tensión en aplicaciones reales. La zirconia presenta un rendimiento relativamente bueno al soportar tensiones mecánicas complejas, especialmente frente a tensiones de tracción, compresión y cizallamiento. La alúmina es más adecuada para entornos donde la tensión mecánica es relativamente estable y predecible.
Resumen
Tanto la zirconia como la alúmina son materiales cerámicos de uso común. Presentan ventajas únicas y su elección debe realizarse según los requisitos específicos de la aplicación.
