Entre 2024 y 2025, la situación de seguridad global se tornó cada vez más compleja, y la demanda de equipos de protección aumentó constantemente. Entre los numerosos materiales antibalas, los materiales cerámicos antibalas desempeñan un papel cada vez más importante en los sistemas de protección modernos gracias a su excelente rendimiento. Los datos más recientes muestran que el uso de materiales cerámicos antibalas aumentó en 23% el año pasado, lo que refleja plenamente la importancia de la cerámica antibalas en el campo de la protección.
En comparación con los materiales antibalas de acero tradicionales, los materiales cerámicos son más ligeros y ofrecen un rendimiento de protección superior. Se han convertido gradualmente en el material de primera elección para protección ligera.
¿Tienes curiosidad por saber qué materiales cerámicos balísticos comunes existen? Lee el artículo a continuación y lo comprenderás a fondo.
Enlaces rápidos
- Materiales cerámicos antibalas convencionales
- Recomendaciones para la selección de materiales cerámicos antibalas
- Análisis comparativo exhaustivo de las propiedades de la cerámica a prueba de balas
Materiales cerámicos antibalas convencionales
Cerámica de alúmina (Al2O3)
Alúmina Representa la primera generación de materiales cerámicos antibalas y su uso es generalizado. El costo de producción de la alúmina es relativamente bajo, lo que la convierte en la opción más económica entre las cerámicas antibalas. No solo posee una excelente dureza, sino también propiedades químicas estables. Se utiliza principalmente en equipos antibalas de bajo costo, como chalecos antibalas para policías y vehículos blindados ligeros.
Referencia de parámetros técnicos:
- Densidad: 3,6-3,95 g/cm³
- Resistencia a la flexión: 200-400 MPa
- Dureza: HRA90
- Tenacidad a la fractura: 3,0-4,5 MPa·m1/2
Debe tenerse en cuenta que la alta densidad de la alúmina la hace inadecuada para aplicaciones ultraligeras y su resistencia a la flexión y tenacidad a la fractura son relativamente bajas, así como su capacidad para soportar el choque térmico.
Cerámica de carburo de silicio (SiC)
Cerámica de carburo de silicio Actualmente, son el nivel más alto de cerámica antibalas. Su especial estructura cristalina forma una estructura tetraédrica similar al diamante, lo que le confiere una dureza extremadamente alta y excelentes propiedades mecánicas.
El carburo de silicio ocupa el segundo lugar en dureza, superado únicamente por el diamante y el carburo de boro, y es muy ligero, con una densidad aproximadamente 18% menor que la de la alúmina. La cerámica de carburo de silicio se utiliza principalmente en equipos militares de alta gama, como el equipo antibalas de las fuerzas especiales y las piezas de protección clave de los vehículos blindados.
Referencia de parámetros técnicos:
- Densidad: 3,10-3,15 g/cm³
- Resistencia a la flexión: 400-730 MPa
- Dureza: ≥HRA92
- Tenacidad a la fractura: 5,0-5,5 MPa·m1/2
El carburo de silicio suele tener un coste elevado y su tenacidad es relativamente baja. Si se somete a múltiples impactos violentos, es más propenso a agrietarse.
Cerámica de carburo de boro (B4C)

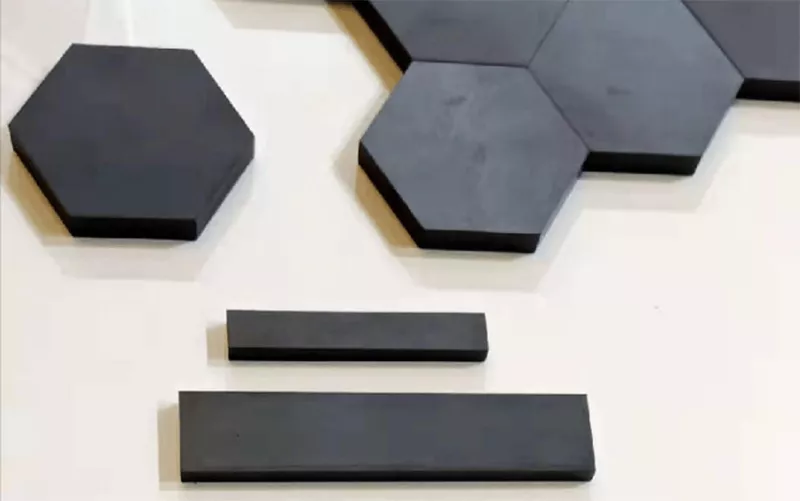

Cerámica de carburo de boro Se conocen como la cerámica a prueba de balas más ligera. Su densidad es de tan solo 2,45-2,52 g/cm³ (aproximadamente 201TP³ más ligera que el SiC). El B11C tiene una estructura cristalina romboidal única. El CBC está conectado por enlaces covalentes y posee una estructura espacial muy estable. Además, es uno de los materiales superduros más ligeros conocidos.
El carburo de boro se utiliza principalmente en situaciones donde el peso y la protección son altos, como la protección de los asientos de los pilotos de la fuerza aérea, los equipos antibalas ligeros de las fuerzas especiales, etc. Además, también tiene una buena capacidad de absorción de neutrones y se puede utilizar para la protección nuclear.
Referencia de parámetros técnicos:
- Densidad: 2,45-2,52 g/cm³
- Resistencia a la flexión: 200-500 MPa
- Dureza: 29-35 GPa
- Tenacidad a la fractura: 2,0-4,7 MPa·m1/2
Las limitaciones del carburo de boro son su alto costo de producción, su bajo rendimiento de sinterización, su alta temperatura cercana al punto de fusión y su proceso muy complejo. Además, la alta porosidad residual durante el proceso de producción afecta la estabilidad del rendimiento.
Cerámica de nitruro de silicio (Si3N4)
Cerámica de nitruro de silicio Tienen una estructura cristalina única en forma de aguja y excelentes propiedades termomecánicas. Ocupan un lugar destacado en el campo de la cerámica antibalas. Su mecanismo de endurecimiento especial es el mejor entre todas las cerámicas antibalas y pueden resistir múltiples impactos fuertes.
La cerámica de nitruro de silicio se utiliza principalmente en equipos de protección que requieren alta tenacidad, como piezas clave de vehículos blindados e instalaciones de protección de campos de entrenamiento que deben usarse repetidamente.
Referencia de parámetros técnicos:
- Densidad: 3,2-3,3 g/cm³
- Resistencia a la flexión: 600-900 MPa
- Dureza: 15-16 GPa
- Tenacidad a la fractura: 6,0-8,5 MPa·m1/2
Sin embargo, el proceso de producción de nitruro de silicio es relativamente complejo, el costo es alto y la densidad es mayor que la del SiC, que será más pesado.
Cerámica de zirconio (ZrO2)
Zirconia Posee un excelente efecto de endurecimiento por cambio de fase y puede mostrar un rendimiento integral aún mayor tras ser modificado mediante dopaje. La cerámica de zirconio se utiliza principalmente en aplicaciones de protección especiales que requieren alta tenacidad y resistencia, como materiales de intercapa para vidrios antibalas, piezas de conexión clave de vehículos blindados, etc.
Referencia de parámetros técnicos:
- Densidad: 5,7-6,0 g/cm³
- Resistencia a la flexión: 800-1000 MPa
- Dureza: 12-13 GPa
- Tenacidad a la fractura: 7,0-10,0 MPa·m1/2
La zirconia tiene un buen rendimiento integral, pero su densidad es relativamente alta y no es adecuada para aplicaciones livianas.
Cerámica de titanato de aluminio (Al₂TiO₃)
Cerámica de titanato de aluminio Es un nuevo tipo de material antibalas que ha demostrado ventajas únicas en las últimas investigaciones de aplicaciones de los últimos años. Su estructura cristalina posee características de anisotropía significativas, lo que le confiere un coeficiente de expansión térmica extremadamente bajo y una excelente resistencia al choque térmico, lo que permite una mejor conservación de la estabilidad.
Las cerámicas de titanato de aluminio se utilizan principalmente en algunos entornos de protección con cambios drásticos de temperatura, como armaduras protectoras para aeronaves de alta velocidad y equipos de protección de zonas calientes.
Referencia de parámetros técnicos:
- Densidad: 3,2-3,4 g/cm³
- Resistencia a la flexión: 300-450 MPa
- Dureza: 11-13 GPa
- Tenacidad a la fractura: 1,5-2,5 MPa·m1/2
- coeficiente de expansión térmica: 1,0-1,5 × 10⁻⁶/K
La limitación del titanato de aluminio es que su resistencia mecánica es menor que la de otros materiales cerámicos y sus requisitos de proceso de preparación y su costo son relativamente altos.
Obtenga más información sobre los materiales a prueba de balas
Recomendaciones para la selección de materiales cerámicos antibalas
En aplicaciones prácticas, estos seis materiales cerámicos a prueba de balas tienen sus propias ventajas y es necesario tomar una decisión razonable en función de la situación real.
Para requisitos de nivel de protección:
Para la protección NIJ Nivel III, puede elegir entre cerámica de óxido de aluminio o carburo de silicio.
Para una protección de nivel NIJ IV, recomendamos cerámica de carburo de silicio o carburo de boro.
Para necesidades de protección especiales, puede considerar cerámica de nitruro de silicio u óxido de circonio.
La descripción detallada del estándar de nivel de protección balística NIJ es la siguiente:
|
Nivel NIJ |
Nivel de protección |
Tipo de munición aplicable |
Selección de cerámica recomendada |
Solicitud |
|
Nivel IIA |
Protección básica |
Cañón FMJ de 9 mm (364 m/s) <br>.40 S&W FMJ (352 m/s) |
No requiere protección de cerámica contra balas |
Armadura corporal blanda |
|
Nivel II |
Protección media |
Cañón FMJ de 9 mm (398 m/s) <br>.357 Magnum JSP (436 m/s) |
No requiere protección de cerámica contra balas |
Armadura corporal blanda |
|
Nivel IIIA |
Protección suave avanzada |
.357 SIG FMJ (448 m/s) <br>.44 Magnum SJHP (436 m/s) |
Óxido de aluminio fino opcional |
chalecos antibalas blandos |
|
Nivel III |
Protección ligera para rifles |
Cañón FMJ de la OTAN de 7,62 mm (847 m/s) |
Cerámica de alúmina <br>Cerámica de carburo de silicio |
Placas duras antibalas, blindaje de vehículos |
|
Nivel IV |
Protección anti-blindaje |
.30-06 M2AP (878 m/s) |
Cerámica de carburo de silicio <br>Cerámica de carburo de boro |
Equipos antibalas avanzados, vehículos blindados |
Notas adicionales:
Los datos de velocidad son la velocidad de la bala en condiciones de prueba estándar.
La clasificación NIJ es establecida por el Departamento de Justicia de EE. UU. y es el estándar de protección balística más utilizado en el mundo.
En aplicaciones prácticas, es mejor elegir un material de protección que sea un nivel superior al requerido para garantizar un margen de seguridad.
Los niveles III y IV deben usar placas protectoras de cerámica u otras placas protectoras duras. No se pueden cumplir los requisitos de protección utilizando únicamente materiales blandos.
Requisitos para el peso de protección:
Para la primera opción de peso ligero, es mejor utilizar cerámica de carburo de boro.
Para requisitos generales de peso ligero, puede elegir cerámica de carburo de silicio.
Para aplicaciones que no sean sensibles al peso, puede considerar cerámica de óxido de circonio u óxido de aluminio.
Considere los requisitos de costos:
Si tienes un presupuesto limitado y el nivel de protección no es alto, puedes considerar la cerámica de alúmina.
El material más rentable es la cerámica de carburo de silicio, que tiene alta eficiencia, protección y durabilidad.
Si dispone de un alto rendimiento y un presupuesto suficiente, puede optar por cerámica de carburo de boro o de nitruro de silicio.
Requisitos del entorno de uso:
Para temperaturas extremas (como cambios extremos de temperatura), puede considerar cerámica de titanato de aluminio o nitruro de silicio.
En escenarios de múltiples impactos, recomendamos utilizar cerámicas de nitruro de silicio u óxido de circonio con mejor tenacidad.
En un entorno normal, puede elegir cerámica de carburo de silicio o de alúmina con un alto rendimiento en relación costo-beneficio.
Por supuesto, en aplicaciones prácticas, se suelen emplear diseños compuestos para lograr la mejor protección al complementar las ventajas de diferentes materiales. Por ejemplo, se utiliza carburo de silicio como capa superficial, mientras que en la placa posterior se utiliza nitruro de silicio u óxido de circonio para mejorar la tenacidad general, o se combinan otros materiales de fibra para lograr una mayor ligereza y una mejor protección.
Análisis comparativo exhaustivo de las propiedades de la cerámica a prueba de balas
|
Indicadores de desempeño |
Alúmina (AI203) |
Carburo de silicio (Sic) |
Carburo de boro (B4C) |
Nitruro de silicio (Si3N4) |
Zirconia (Zr02) |
Titanato de aluminio (Al2Ti05) |
|
Densidad (g/m³） |
3.6-3.95 |
3.10-3.15 |
2.45-2.52 |
3.2-3.3 |
5.7-6.0 |
3.2-3.4 |
|
Dureza (GPa) |
12-18 |
20-25 |
29-35 |
15-16 |
12-13 |
11-13 |
|
Resistencia a la flexión (MPa) |
200-400 |
400-730 |
200-500 |
600-900 |
800-1000 |
300-450 |
|
Tenacidad a la fractura (MPa·m1/2) |
3.0-4.5 |
5.0-5.5 |
2.0-4.7 |
6.0-8.5 |
7.0-10.0 |
1.5-2.5 |
|
Temperatura máxima de funcionamiento (°C) |
1500 |
1600 |
2000 |
1400 |
2400 |
1500 |
|
Índice de costo relativo |
1.0 |
2.5-3.0 |
4.0-5.0 |
3.0-3.5 |
3.5-4.0 |
2.8-3.3 |
|
Nivel a prueba de balas |
III |
III-IV |
IV |
III-IV |
III |
III |
|
Vida útil (años) |
5-6 |
6-7 |
5-6 |
6-7 |
5-6 |
4-5 |
|
Rendimiento integral de costos |
4.5-5 |
4.8/5 |
4.0/5 |
4.2/5 |
3.8/5 |
3.5/5 |
|
Beneficios clave |
Alto rendimiento en relación calidad-precio y tecnología madura |
Rendimiento equilibrado y amplia aplicación. |
El más ligero y el más duro |
Excelente tenacidad y resistencia a múltiples ataques. |
Máxima resistencia y mejor tenacidad. |
Buena resistencia al choque térmico y estabilidad dimensional. |
|
Limitaciones principales |
Alta densidad, baja tenacidad. |
Alto costo, tenacidad media |
Proceso difícil y de alto costo |
Proceso complejo y de alto costo |
Pesado y caro |
Baja resistencia y poca tenacidad |
Observación:
*Índice de costo relativo: Este es un valor relativo basado en la alúmina (1.0)
** Vida útil: se refiere a la vida útil teórica en condiciones de almacenamiento estándar.
*** Rentabilidad integral: una calificación integral basada en el rendimiento, el costo y la practicidad de la cerámica (puntuación total de 5 puntos)
Conclusión
Para diferentes escenarios de aplicación, se recomienda elegir diferentes materiales cerámicos. Los anteriores son los 6 materiales cerámicos antibalas más utilizados. Espero que les sea útil.
