セラミック対金属シール/フィードスルー

GORGEOUS は、ハイエンドの真空シールソリューションに注力しており、金属セラミックシール、電源フィードスルー、同軸フィードスルーなどのコアコンポーネントを提供しています。優れた気密性、電気絶縁性能、ゼロ漏れ基準を備え、高真空/超高真空アプリケーションの厳しい要件を満たしています。





信頼性の高い電気絶縁を実現するセラミック対金属シールを備えた高性能フィードスルー。

高電圧および真空アプリケーション向けのセラミック対金属シール アイソレータ。

高周波フィードスルー用のセラミック対金属シールを備えた同軸コネクタ。

安全な電気フィードスルーを実現するセラミック対金属シールを備えたマルチピン コネクタ。

真空および高圧環境向けのセラミックと金属のシールを備えたビューポート。

信頼性の高いセラミック対金属シーリングを備えた高電圧 12kV 180A 3 ピン電源フィードスルー。

安全な接続を実現するステンレス鋼溶接アダプタを備えた 12kV 180A 電力フィードスルー。

安全な真空シールを実現する CF フランジを備えた 12kV 電力フィードスルー。

高電圧アプリケーション向けの 1.33 インチ フラット フランジを備えた 12kV 180A シングルピン電源フィードスルー。

効率的な真空アプリケーションのための KF フランジ付き 5kV 電力フィードスルー。

優れた電気絶縁性を実現するセラミック絶縁体を備えた高電圧フィードスルー。

耐久性と絶縁性を向上させるセラミック対金属シーリングを備えた高電圧フィードスルー。

カスタマイズされたアプリケーション向けにセラミック対金属シールを備えたカスタマイズ可能な高電圧フィードスルー。

信頼性を高めるために金属シールされたセラミック絶縁体を備えた高電圧フィードスルー。

2.75 インチ Conflat フランジ付きの熱電対フィードスルー K タイプ 4 ペア マイクロ コネクタ。

安全な電気接続を実現するねじコネクタ付き RS サーモカップル フィードスルー。

マイクロ TC コネクタとセラミック対金属シールを備えた熱電対電力フィードスルー。

マイクロ TC コネクタとセラミック対金属シーリングを備えた E タイプ熱電対電力フィードスルー。

セラミック対金属シールを備えた MS 高電流 4 ピン 700V 23A マルチピン フィードスルー。

耐久性のあるセラミック対金属シーリングを備えた MS 高電流 4 ピン マルチピン フィードスルー。

セラミック対金属シールを備えた高電流マルチピン フィードスルー コネクタ。

信頼性の高いセラミック対金属シーリングを備えた MS 高電流 8 ピン 700V 23A マルチピン フィードスルー。

信頼性の高い電気絶縁を実現するセラミック対金属シールを備えた高性能フィードスルー。
高電圧および真空アプリケーション向けのセラミック対金属シール アイソレータ。
高周波フィードスルー用のセラミック対金属シールを備えた同軸コネクタ。
安全な電気フィードスルーを実現するセラミック対金属シールを備えたマルチピン コネクタ。
真空および高圧環境向けのセラミックと金属のシールを備えたビューポート。
信頼性の高いセラミック対金属シーリングを備えた高電圧 12kV 180A 3 ピン電源フィードスルー。
安全な接続を実現するステンレス鋼溶接アダプタを備えた 12kV 180A 電力フィードスルー。
安全な真空シールを実現する CF フランジを備えた 12kV 電力フィードスルー。
高電圧アプリケーション向けの 1.33 インチ フラット フランジを備えた 12kV 180A シングルピン電源フィードスルー。
効率的な真空アプリケーションのための KF フランジ付き 5kV 電力フィードスルー。
優れた電気絶縁性を実現するセラミック絶縁体を備えた高電圧フィードスルー。
耐久性と絶縁性を向上させるセラミック対金属シーリングを備えた高電圧フィードスルー。
カスタマイズされたアプリケーション向けにセラミック対金属シールを備えたカスタマイズ可能な高電圧フィードスルー。
信頼性を高めるために金属シールされたセラミック絶縁体を備えた高電圧フィードスルー。
2.75 インチ Conflat フランジ付きの熱電対フィードスルー K タイプ 4 ペア マイクロ コネクタ。
安全な電気接続を実現するねじコネクタ付き RS サーモカップル フィードスルー。
マイクロ TC コネクタとセラミック対金属シールを備えた熱電対電力フィードスルー。
マイクロ TC コネクタとセラミック対金属シーリングを備えた E タイプ熱電対電力フィードスルー。
セラミック対金属シールを備えた MS 高電流 4 ピン 700V 23A マルチピン フィードスルー。
耐久性のあるセラミック対金属シーリングを備えた MS 高電流 4 ピン マルチピン フィードスルー。
セラミック対金属シールを備えた高電流マルチピン フィードスルー コネクタ。
信頼性の高いセラミック対金属シーリングを備えた MS 高電流 8 ピン 700V 23A マルチピン フィードスルー。

カスタムフィードスルーサプライヤー

中国の大手サプライヤー

\
マルチフィードスルーフランジアセンブリは、信号、電源、流体のマルチチャネル統合をサポートし、超高真空シール（リーク率＜1×10⁻⁹ Pa·m³/s）と、-200°C～+450°Cの安定した温度範囲を備えています。
\
940 ピン コネクタ アセンブリは、アルミナおよび窒化アルミニウムのセラミック メタライゼーション シーリングを使用し、単一ピンの耐電圧が 1.5kV (DC) 以上で、高周波信号伝送をサポートします。
\
最大 180KV DC の耐コロナ能力を備え、勾配最適化絶縁設計を採用し、部分放電は 5pC 未満です。
\
2500A 高電流フィードスルーには銀メッキ銅または超伝導材料が使用されており、接触抵抗は 1μΩ 未満です。
\
1380bar の超高圧流体フィードスルー設計は、深海油井や超臨界 CO₂ 装置の高圧シーリングに適合します。

セラミック対金属シール製品ビデオ



セラミックから金属へ

フィードスルー

 製品展示

マイクロコネクタ付きK型熱電対フィードスルー | 高精度温度測定

熱電対フィードスルー | 信頼できるサプライヤー

CF35フランジ接続の12.5KV/7.5A超高電圧真空フィードスルー製品写真

カスタム真空フィードスルー – 優れた気密性を実現

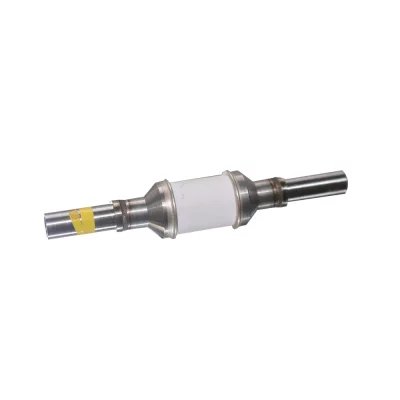

高電圧貫通セラミック絶縁体

高電圧フィードスルーサプライヤー - お客様のカスタマイズされたニーズにお応えします

電源フィードスルー 12 ピン

パワーフィードスルーサプライヤー - カスタマイズソリューション

SHV-20 同軸フィードスルー（1ピン、CFフランジ付き）

同軸フィードスルー

高真空セラミック対金属シール部品

セラミック対金属シール

産業用途向け MS シリーズの高電流 4 ピン マルチピン フィードスルー コネクタ

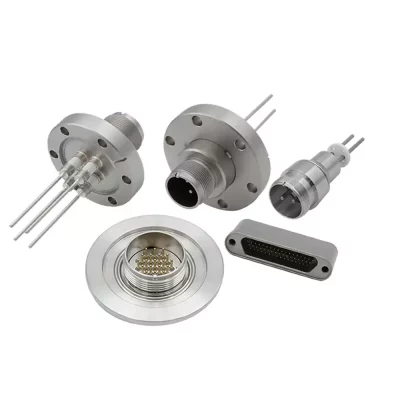

マルチピンコネクタ

カスタムフィードスルー

密閉型フィードスルー

セラミック-金属フィードスルーの説明

セラミック対金属シール/フィードスルー さまざまな気密性（真空シール）と電気絶縁用途に最適です。

GORGEOUSは、お客様のご要望に合わせてセラミック-金属フィードスルーをカスタマイズいたします。当社のフィードスルー製品は、お客様の真空および超真空アプリケーションにおいてゼロリークを保証し、お客様のアプリケーション要件に応じて、設置、絶縁、導体材料を柔軟に選択できます。

さらに、GORGEOUS は、相互接続機能をサポートするさまざまなプラグコネクタ、フィードスルーコンポーネント（コネクタおよび各種コネクタ）、熱電対、高周波および超高周波フィードスルー（RF フィードスルー）などをお客様に提供しています。

フィードスルーの特性

絶縁性と導電性

ろう付けセラミック部品は、セラミックと金属を組み合わせたものです。セラミック部分は優れた絶縁性を備え、金属部分は優れた導電性を備えています。

耐食性

セラミック材料は他の化学物質と反応しにくいため、金属材料を腐食から大きく保護します。

耐摩耗性

セラミック材料は強度に優れ、硬度と耐摩耗性も優れています。

高温安定性

セラミック材料は優れた高温安定性を備えており、ろう付けされたセラミック部品も同様に高温環境でも安定して動作します。

セラミック-金属フィードスルー取り付けアクセサリ

カスタマイズされたソリューション

\
ろう付け
\
ISO KFフランジ
\
溶接（パルスTIG、TIG、レーザー、電子ビーム溶接）
\
1インチベースプレート
\
NPTフィッティング
\
コンフラットフランジ
産業用途向け高電圧電源フィードスルー、12,000V 55A シングルピン

セラミックから金属へのフィードスルー材料が利用可能

絶縁体

アルミナセラミックス

金属

コバール合金

ステンレス鋼304/316、インコネル600

ニッケル

銅

ニッケル鉄合金

白銅

モリブデン

ろう付け材料

銀

銅

銀銅合金

金銅合金
電源フィードスルーの図面線ドラフト

当社の技術力と完璧な加工製品

ろう付けセラミック



当社は、アルミナセラミックス、窒化ホウ素セラミックス、窒化ケイ素セラミックスなどの各種エンジニアリングセラミック製品の製造・販売に注力しており、メタライゼーションや金属コネクタ、フィードスルー、真空フィードスルーなどの分野横断的な分野で革新と探求を展開しています。

お客様のニーズに常に応え、新技術の開発に継続的に取り組み、真にセラミックスを超え、現状を打破します。現在、メタライゼーションと金属コネクタ、フィードスルー、真空フィードスルーは当社の主力製品となっています。異素材分野の組み合わせにより、お客様に新たな価値を創造し続け、年間複合成長率40%、%という急速な成長を実現しています。

お客様のニーズにお応えできる高い技術力がございますので、お気軽にご相談ください！

ろう付けセラミックスの応用状況

半導体産業

▪️半導体処理装置（PVD、CVD、ALDなど）

▪️イオン注入装置

▪️ウェーハ検査およびエッチング装置

真空コーティングシステム

▪️マグネトロンスパッタリング装置

▪️熱蒸着または電子ビーム蒸着装置

▪️イオンビーム支援蒸着（IBAD）システム

航空宇宙

▪️衛星や宇宙船の真空チャンバー内の電気インターフェース

▪️推進システムまたは燃料タンク

研究開発用真空システム

▪️走査型電子顕微鏡（SEM）、透過型電子顕微鏡（TEM）

▪️超高真空実験プラットフォーム（UHVシステム）

粒子加速器

▪️電磁石または偏向磁石用の電源インターフェース

▪️真空チャンバー伝送ケーブルまたは測定プローブ

ワンストップろう付けセラミック加工サービス

15年以上の経験。高精度とOEM設計。プロフェッショナルな研究開発チーム。競争力のある価格。

今すぐ見積もりを取得

ろう付けセラミック製造プロセス

ろう付けセラミックプロセスのフローチャート
セラミックと金属をろう付けした部品は環境に優しい素材ですか?

ろう付けセラミック部品は、比較的環境に優しい材料です。セラミック材料は一般的に非金属無機化合物であり、長期的な環境汚染を引き起こしません。さらに、ろう付けセラミック部品は長寿命であるため、交換や廃棄物処理の必要性が低減します。ろう付けセラミックの製造工程でも、廃棄物は比較的少なくなります。したがって、ろう付けセラミック部品は、ある意味では比較的環境に優しい材料と言えます。

セラミックと金属のろう付けは通常のセラミックと比べてどうですか?

ろう付けセラミック部品は、通常のセラミックと比較して、金属ろう付けにより導電性が向上し、用途が広がります。さらに、一般的なセラミックよりも優れた強度と靭性を備えています。セラミックと金属を組み合わせることで、様々な複雑な構造を形成でき、その応用分野は飛躍的に広がります。

セラミックと金属のろう付けは通常の金属と比べてどうですか?

セラミックは優れた絶縁性を有しており、特定の電気機器において金属と組み合わせることで、ショートや漏電事故を防止できます。さらに、ろう付けされたセラミック部品は、一般的な金属に比べて耐高温性と耐腐食性に優れています。優れた機械的性能と軽量性も、その応用範囲を広げています。

セラミックと金属のろう付け部品をカスタマイズできますか?

もちろん、図面をご提供いただくだけで、当社の専門チームがお客様専用のろう付けセラミックをカスタマイズいたします。
