Серия термопарных вводов: 100% — идеальное решение для вакуумных систем!
Вам сложно найти идеальный ввод термопары для вашего требовательного вакуумного приложения? ВЕЛИКОЛЕПНЫЙ Индивидуальная настройка под ваши нужды! Наша линейка настраиваемых термопарных вводов отличается превосходной производительностью, непревзойденной надёжностью и идеально подходит для ваших конкретных задач.
Если вы не нашли нужный вам термопарный ввод, не волнуйтесь, свяжитесь с нами сейчас и мы можем предоставить вам лучшее индивидуальное решение.
Описание продукта: Термопарный ввод

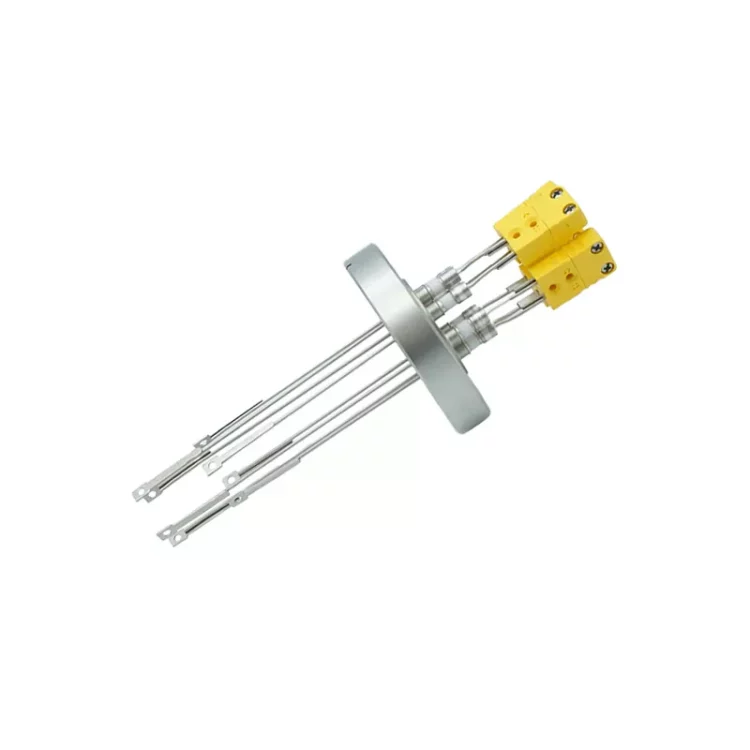

Проходной термопарный ввод типа К — микроразъем
|
Монтажный фланец |
2,75'' CF |
|
Диаметр вывода термопары (Т/П) |
0.05 |
|
Количество пар T/C |
4 пары |
|
Тип термопары |
Тип К |
Описывать:
- Тип: термопара типа К, 4 пары
- Интерфейс: Микроразъем
- Спецификация фланца: 2,75 дюйма (фланец CF)
Особенность:
- Встроенная термопара для быстрого подключения
- Конструкция, совместимая со сверхвысоким вакуумом (СВВ)
- Температура до 450°C, подходит для использования в воздушной и вакуумной среде
- Полная сборка соединителей для воздушной и вакуумной сторон

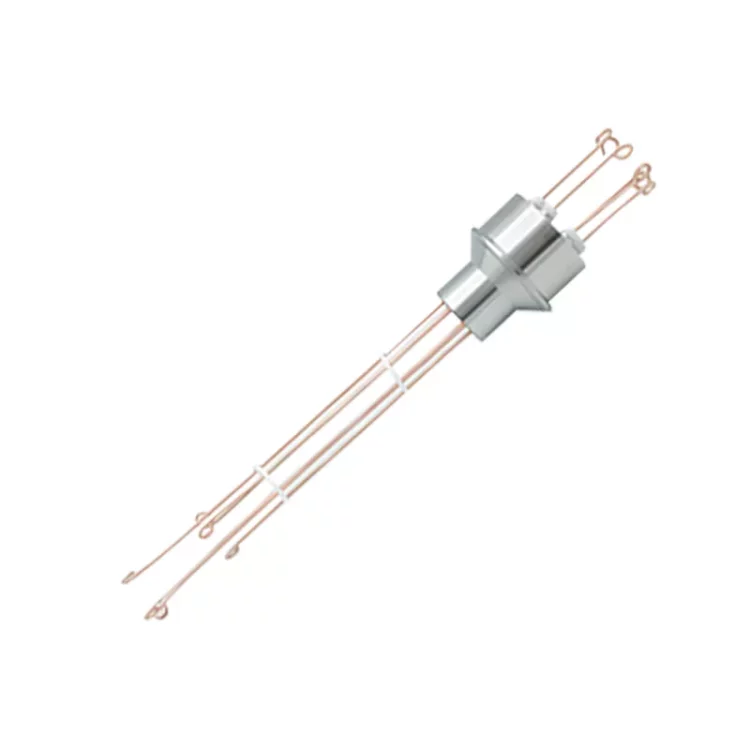

Проходной разъем термопары RS - винтовой разъем
|
Тип крепления |
Свариваемый (заказной фланец) |
|
Диаметр вывода T/C |
0.05 |
|
Количество пар T/C |
3 пары |
|
Тип термопары |
RS (Платино-родий) |
Описывать:
- Тип: термопара типа RS, 3 пары
- Интерфейс: винтовой разъем
- Адаптер: нержавеющая сталь 0,75 дюйма, сварного типа (класса сверхвысокого вакуума)
Особенность:
- Жесткая конструкция винтового соединения обеспечивает надежность контакта
- Конструкция, совместимая со сверхвысоким вакуумом (СВВ)
- Температура до 450°С
- Полный комплект для подключения со стороны вакуумного фланца и со стороны атмосферы

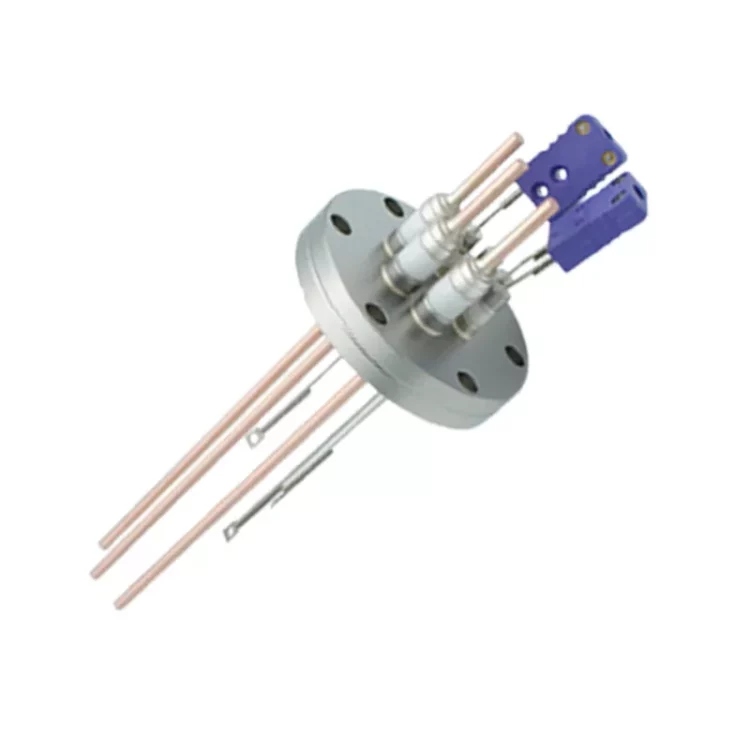

Проходной разъем питания термопары типа E — микро-разъем TC
|
Монтажный фланец |
Фланец CF 2,75 дюйма |
|
Провод питания |
Медные проводники 0,156 дюйма (для вводов питания термопар) |
|
Диаметр вывода T/C |
0.05 |
|
Количество пар T/C |
2 пары |
|
Тип термопары |
Тип E (никель-хром против константана) |
|
Номинальное напряжение |
5 КВ |
Описывать:
- Тип: термопара типа E (2 пары) + блок питания композитного типа
- Интерфейс: микроразъем
- Электропитание: 5000В/60А
- Характеристики фланца: плоский фланец CF-F 2,75″
Особенность:
- Достижимая температура 450℃ (двусторонняя выпечка)
- Скорость утечки: <1×10⁻⁹ мбар·л/с (гелиевая масс-спектрометрия)
- Разъем TC на стороне вакуума (настраиваемая длина)
- Разъем TC со стороны атмосферы (может быть оснащен защитной гильзой)
- Изолирующая защитная крышка для интерфейса питания

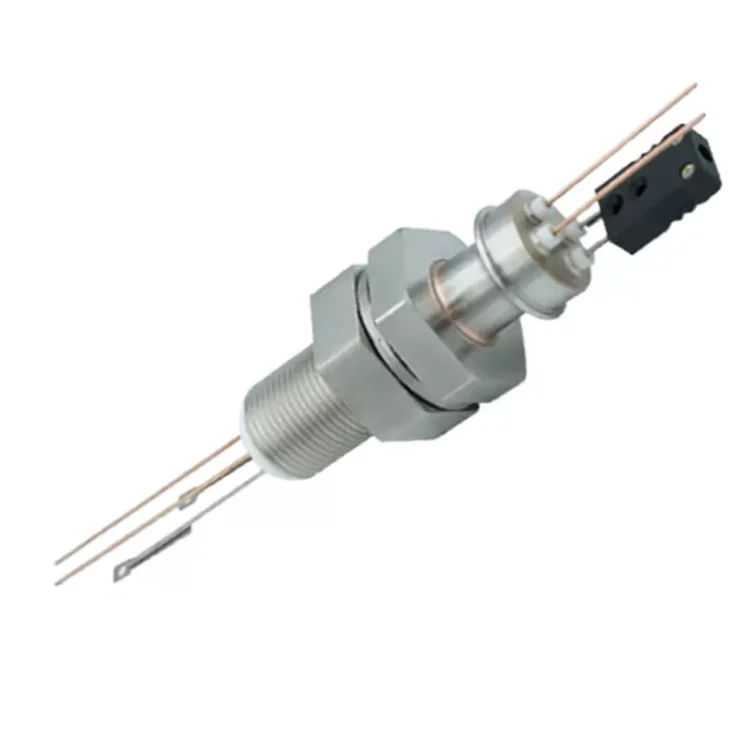

Проходной разъем питания термопары — с микро-разъемом TC
|
Монтаж |
Опорная пластина 1,00″ |
|
Провод питания |
0,050″ Медный проводник |
|
Диаметр вывода T/C |
0.05 |
|
Количество пар T/C |
1 пара |
|
Тип термопары |
Тип J (Железо-Константан) |
Описывать:
- Тип: 1 пара J-типа (с микро-TC-разъемом)
- Питание: 1000 В/25 А (2-контактный интерфейс)
- Способ монтажа: 1-дюймовая монтажная пластина для скрытого монтажа
Особенность:
- Уровень вакуума: совместим со сверхвысоким вакуумом (скорость утечки <1×10⁻⁹ мбар·л/с)
- Доступная температура: 450℃ (двусторонняя выпечка)
- Разъем TC на стороне вакуума (длина кабеля настраивается пользователем)
- Водонепроницаемый разъем со стороны атмосферы (уровень IP67)
- Защитная крышка клемм питания (антиконтактная конструкция)
Назначение термопарного ввода
- Контроль температуры вакуумной камеры
- Управление технологическим процессом полупроводникового оборудования
- Система ускорителя частиц
- Устройство моделирования космического пространства
- Экспериментальная установка ядерного синтеза
- Оборудование для молекулярно-лучевой эпитаксии
- Система сверхвысоковакуумного нанесения покрытий
- Синхронный источник излучения
- Эксперимент по низкотемпературной сверхпроводимости
- Термовакуумные испытания космического аппарата
- Производство фотоэлектрического оборудования
- Оборудование для электронно-лучевой сварки
- Масс-спектрометр
- Оборудование для выращивания кристаллов
- Устройство для исследования плазмы
